一、通风管道安装

      通风管道系统和通风机安装完成后要进行风量、风压测试，测出系统漏风量值，调匀各送风口的出风量和流速。系统允许漏风量为送风量的10%以下。风管制作时应保证管端翻边或法兰边平直，并在同一水平面上。漏风量大的，问题多数出现在风管接头不严。主要问题：

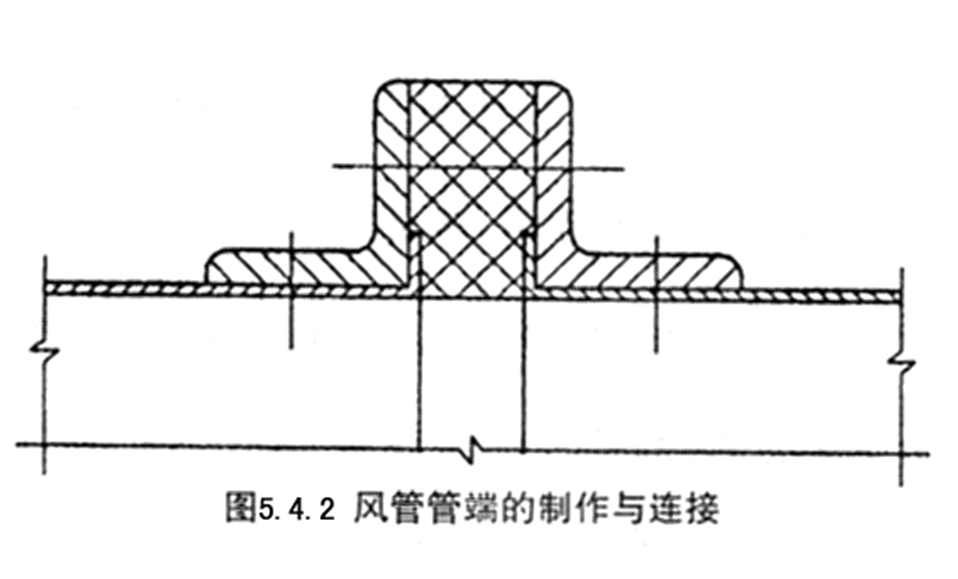

（1）管头制做不合规定。钢板风管在管头上要加角钢法兰以便连接。钢板应翻转到角钢外包住管头，以免漏风（图5.4.2）。

（2）胶垫不交圈。胶垫沿接头法兰应交圈连接。但往往施工不细，胶垫有断条，尤其在四角处连接不上，造成漏风。

（3）螺栓不紧。法兰接头都要用螺栓连接。螺栓不紧是漏风的主要原因。螺栓不紧，一般都是在通风管道靠墙或靠顶板的一面。原因是，由于设计或施工原因，

管道距顶板或侧墙太近，安装螺栓操作困难。处理办法：对于小断面管道，可采用先连接后就位的施工方法。对于大断面风管，可采取进入到风管内连接堵漏的措施。

  二、管道配件安装

（1）散流器风口。散流器风口与通风管道间的连接段宜采用硬连接；如果采用帆布接头软连接，则软管段长度不超过150mm。当超过150mm时必须用硬连接。

（2）百叶风口。百叶风口制做应该规范、美观，使用灵活方便。但大部分工艺粗糙，开关不灵活，原因是不按标准图制做。 铁皮风管在就位前不开口而就位后在空中开口，这样做风口边缘与风管连接处很难平整光滑。

（3）防烟防火阀。防烟防火阀在消防排烟管道上，起控制防烟分区的作用。在阀体上有手动操作把手和观察孔，以便于边操作边观察阀内百页动作情况。

工程实践中经常发现操作把手和观察孔的一面贴墙壁安装，间隙甚至无法观察。安装电动防火阀，在其阀体上应设吊架固定。

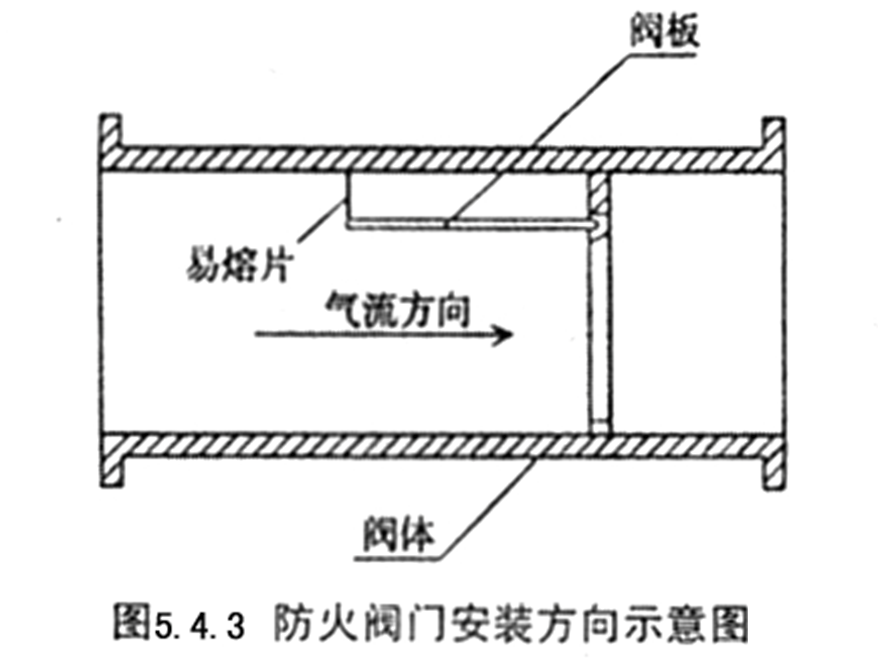

（4）防火阀。防火阀是当进入排烟管道的烟火温度超过规定温度时易熔片自动熔断，阀板下落，切断风流的装置（图5.4.3）。

防火阀安装在排烟管道上具有方向性，一定不能装反，装反了起不到防火作用。防火阀分70℃和280℃两种，70℃的是防烟防火阀，常开；280℃的是排烟防火阀，常闭，排烟时开启。

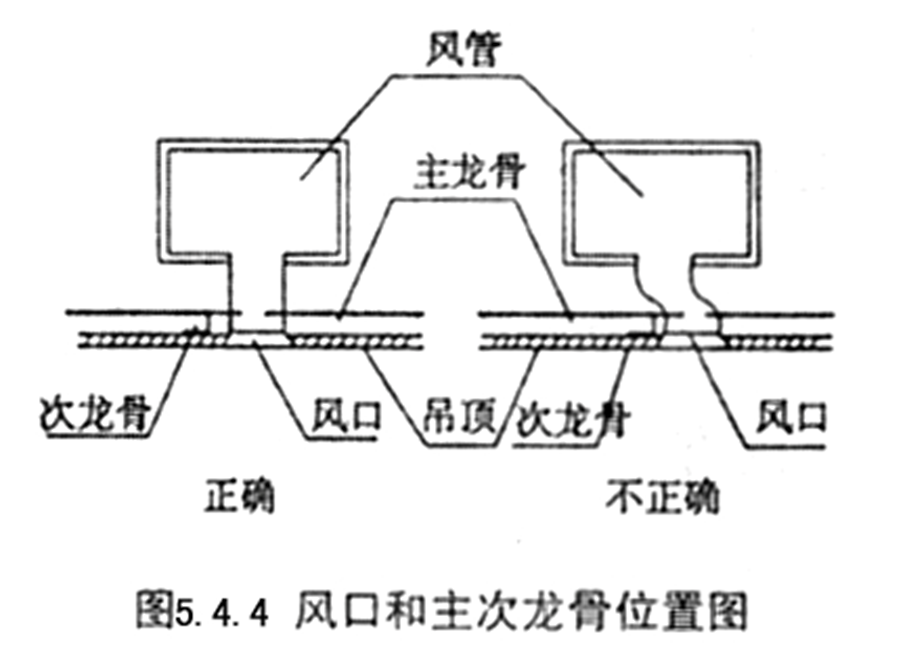

4.建筑装修吊顶的主、次龙骨要和送、排风口相互错开，也就是说吊顶的主、次龙骨不要出现在风口的下方。如果出现这种情况时，应改变龙骨的位置或断开次龙骨，不允许用软连接绕过龙骨，如图5.4.4。

5.除尘器安装。战时用的除尘器、过滤吸收器，平时可不安装，临战前安装。但是粗除尘器平时应安装，特别是平战结合工程，为保证送风质量平时也需除尘。

油网除尘器是由多层网眼大小不一的金属丝网，经过挂油处理，叠加在一起，装在一个金属框格里的除尘设备。油网除尘器是人防工程通风系统常用的设备。

它是过滤吸收器的前级保护装置。过滤吸收器由过滤器和吸收器两个部分组成。由于过滤器使用的过滤材料比较致密，很容易被大颗粒物质堵塞，缩短使用寿命。 于是在它的前面需要设置油网除尘器，先把大颗粒物质除掉，保证过滤吸收器正常使用，延长其使用寿命。

  油网除尘器在对放射性尘埃的防护中能发挥极其重要的作用。放射性尘埃是核武器爆炸后产生的一种杀伤效应。漂浮在空气中的放射性尘埃一旦进入人防工程内部，很难消除干净，工事内部将长期受到放射性射线的作用，直接威胁人的生命安全。如果安装了油网除尘器，就可以把大颗粒的放射性尘埃阻留在油网上，等到适当时候，把油网拆下来，挖坑深埋，工事内部放射性伤害就可以降低到最低程度。 由于油网除尘器的重要作用，进风系统中都要设置油网除尘器。油网除尘器有两种安装方式。

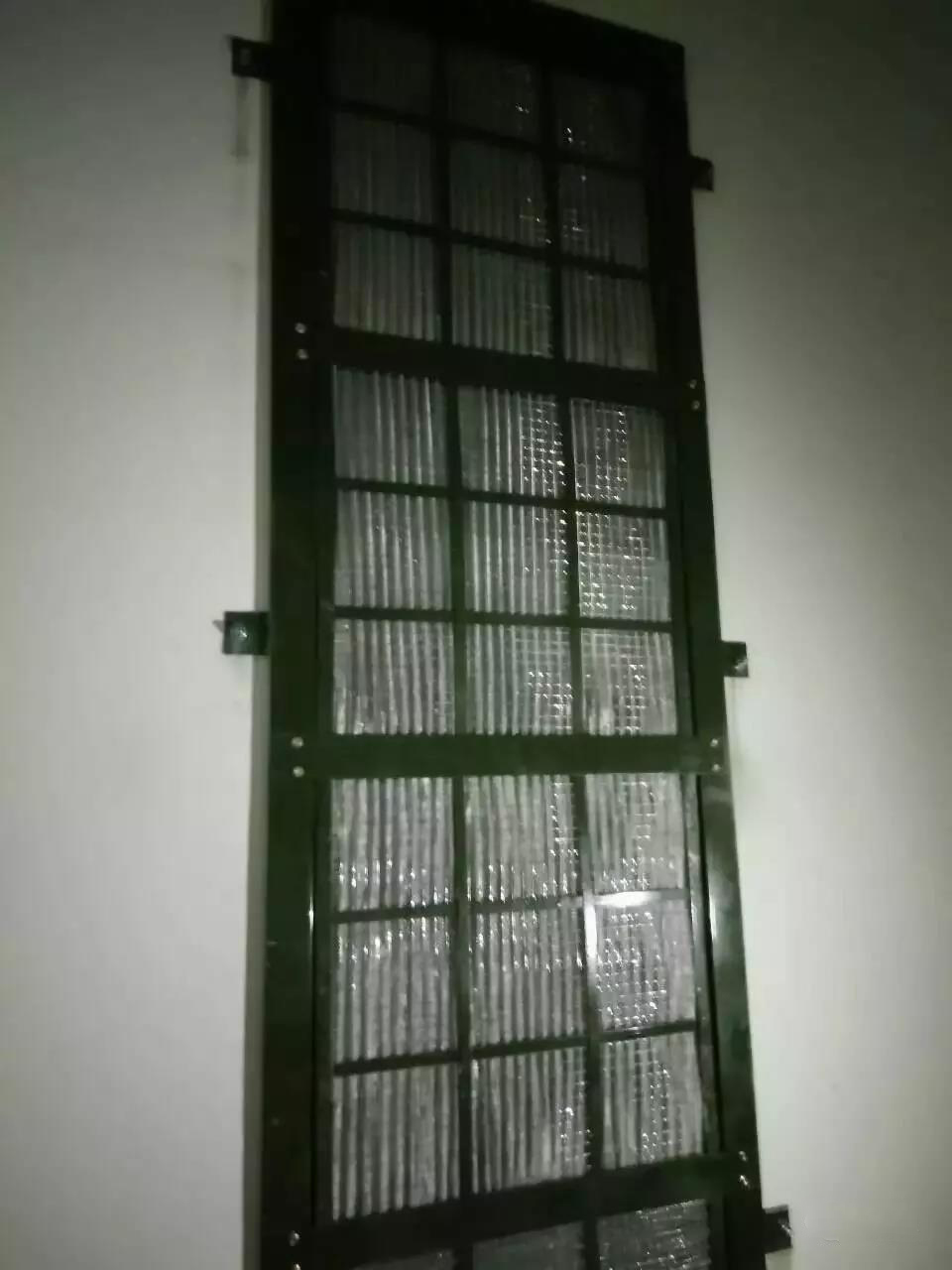

      一种是管式安装，一种是立式安装。当风量较大时一般采用立式安装。立式安装有两个好处：

      一是风量较大。立式安装可以根据风量需要灵活选择油网除尘器数量，适用于大风量系统。二是工程在使用状态下，当油网除尘器的通风阻力达到规定值时应更换油网网片。油网除尘器网片是高染毒载体，是一种二次毒源，在更换过程中可以使环境遭受再污染。立式安装除尘器有专用小室，穿戴防毒衣和面具的人进入小室把检查密闭门关上，在除尘器室内进行更换操作，对滤毒室的污染影响就小多了。

     如果是管道式安装，更换除尘网的操作全部在滤毒室内进行，滤毒室的污染程度将成数量级升高。这种情况下，为了减少对滤毒室的污染，应该整体更换管式除尘器。

三、立式安装油网除尘器需要掌握好以下几个环节：

（1）立式安装油网除尘器专用小室必须用钢筋混凝土构筑，与工程建设同步完成，不能用砖墙临战时构筑。为了保证滤毒室的安全，油网除尘器专用小室应设置密闭隔墙，墙上的门洞应设置密闭门。

（2）油网除尘器必须迎着冲击波作用方向设置。油网除尘器在每个框格的底部用10×3mm的扁钢焊成九宫格状，网片才能承受0.05MPa的冲击波余压作用。如果油网除尘器背向冲击波作用方向安装，加强措施起不到作用，油网除尘器便失去防护能力。

（3）检查密闭门应该设置在油网除尘器前方。油网网片按网眼大小依次叠放在框格内，放入和拆出的操作都在油网除尘器前面操作，也就确定检查门的设置位置必须在油网除尘器的前面。

（4）油网除尘器不宜直接安装在悬板活门扩散室的墙壁上。正确的做法是，悬板活门的扩散室应满足最小尺寸要求，然后再设置油网除尘器室，特别是抗力高、风量大的工程。

（5）立式安装的油网除尘器在并列安装时，列之间应有加强立梁，或者在两列油网除尘器之间保留一定宽度的墙面。不得把两列或多列油网除尘器直接并在一起，列之间没有预留墙面，也没有任何加强措施。
