给水排水工程

1、防爆地漏和清扫口

 防爆地漏是战时收集口部人员洗消废水、墙面及地面的冲洗废水，使染毒废水经排水管自流进入染毒集水坑。

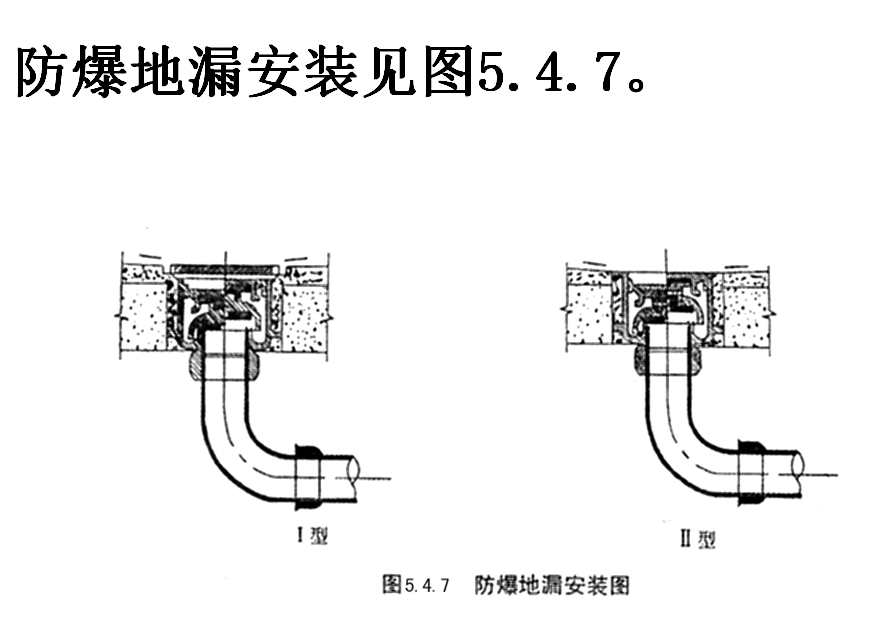

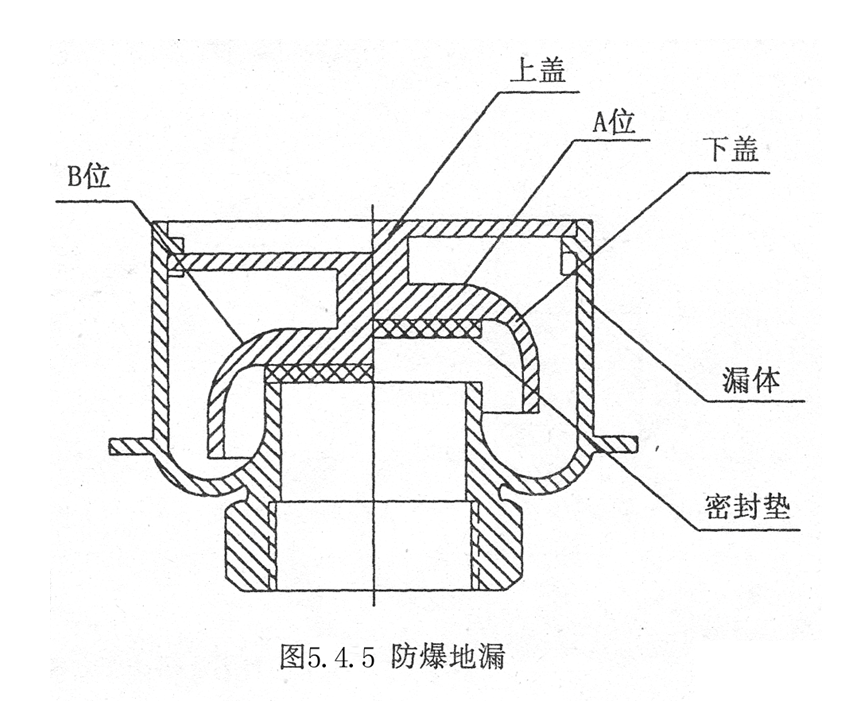

防爆地漏平时处于开启状态（A位），保证正常排水。战时将地漏盖下降，逆时针旋紧后封闭排水口（B位），防止冲击波、毒剂等沿排水管进入防护区（图5.4.5），在战后需要排水时才打开。

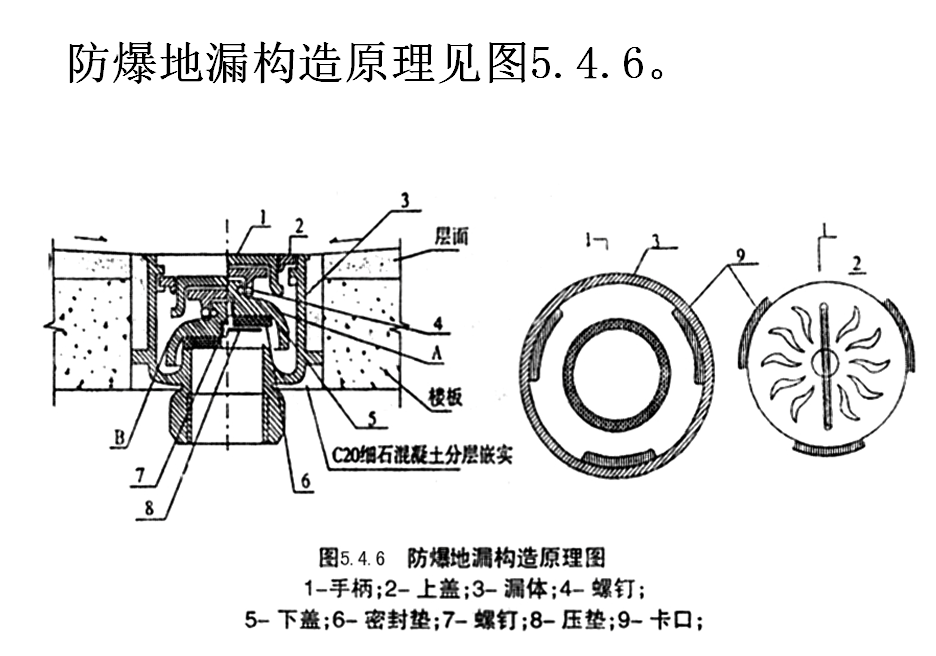

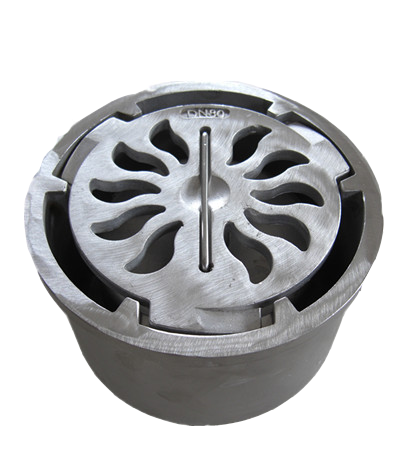

（1）防爆地漏是具有抵抗冲击波正压和负压作用的地漏。它的排水原理和功能与普通地漏一样，而制作防爆地漏的材质是不锈钢或铜制件，地漏盖是用卡扣与地漏本体相连。清扫口的材质是不锈钢或铜制件，应采用成品。

使用要求：

①防护盖板采用HPB235钢制造，要求表面光洁无毛刺，镀锌或镀铬。

②地漏安装高度应低于周围地面，并有0.01的坡度坡向盖板。

③地漏为铸铁或不锈钢材质。

④本图I型适用于抗力1-2级人防工程，图Ⅱ型适用于抗力3-6B级人防工程。

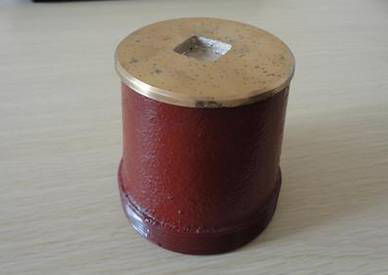

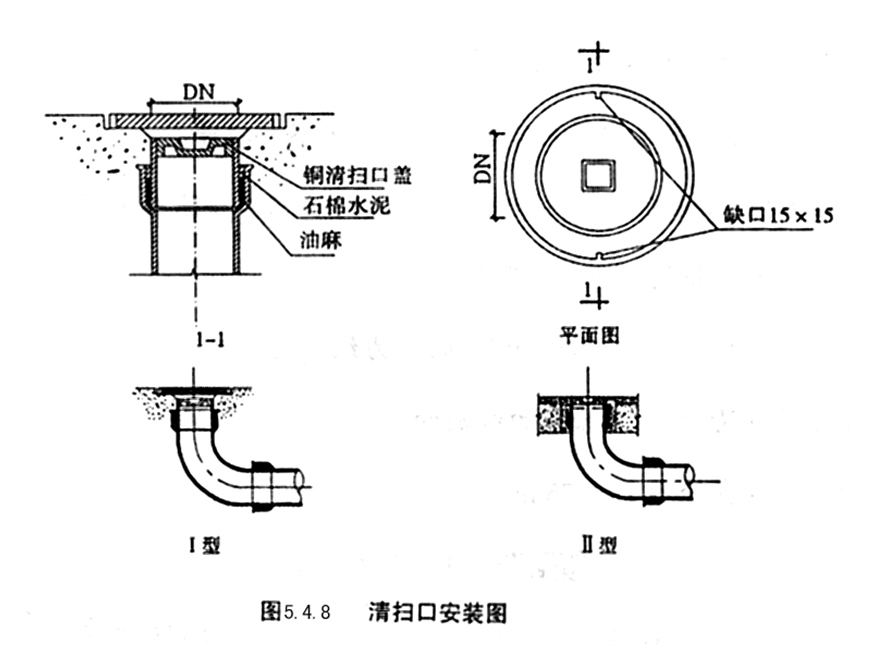

清扫口安装见图5.4.8。

使用要求：

①防护盖板采用HPB235钢制造，要求表面光洁无毛刺，镀锌或镀铬。

②清扫口配件采用成品，清扫口丝扣无断裂，安装时应涂上机油。

③清扫口盖板安装高度应低于周围地面，并有0.01的坡度坡向清扫口盖板。

④本图I型适用于抗力1-4级人防工程。图Ⅱ型适用于抗力5-6B级人防工程。

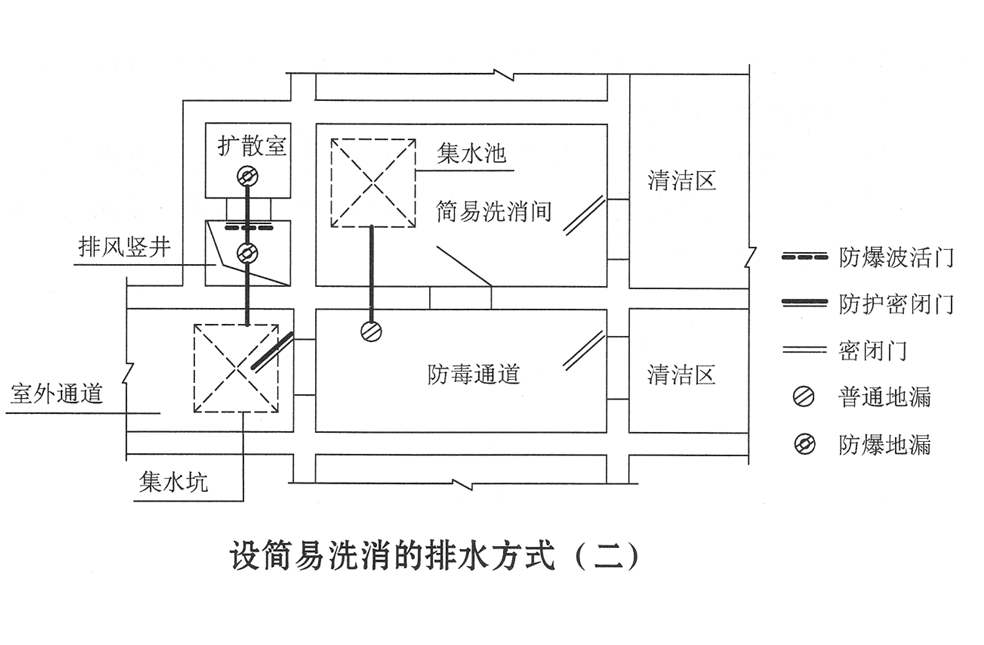

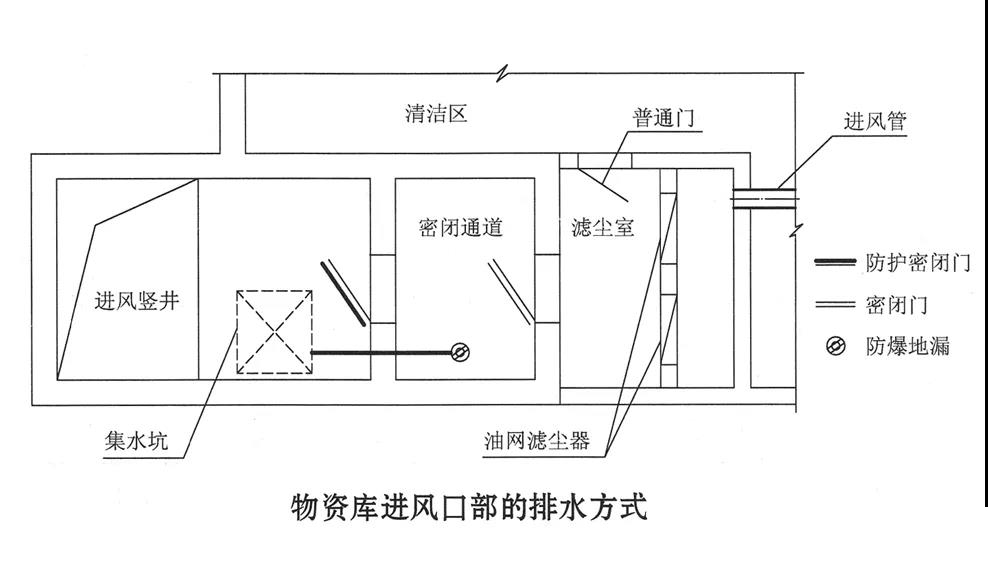

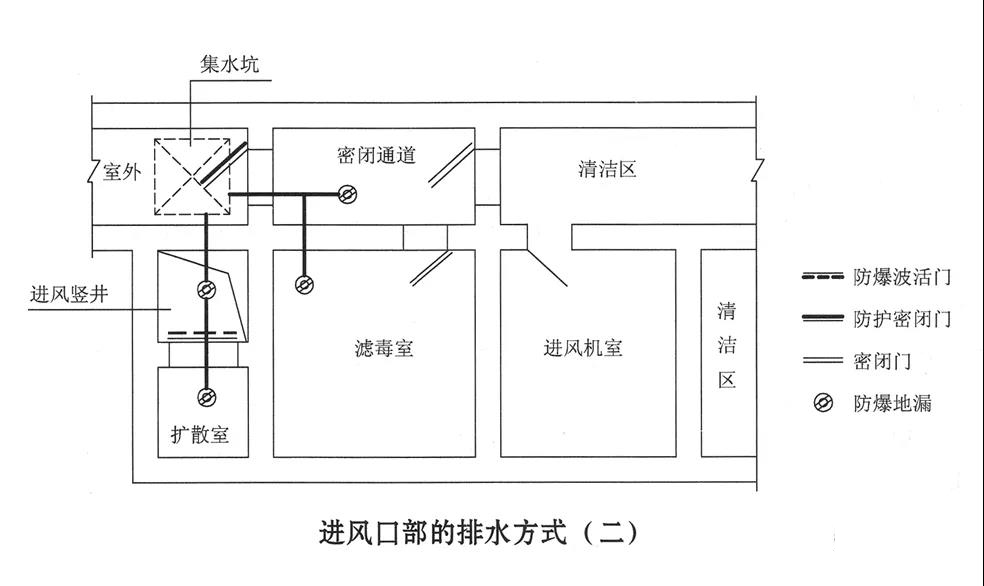

 2.战时需冲洗的部位：

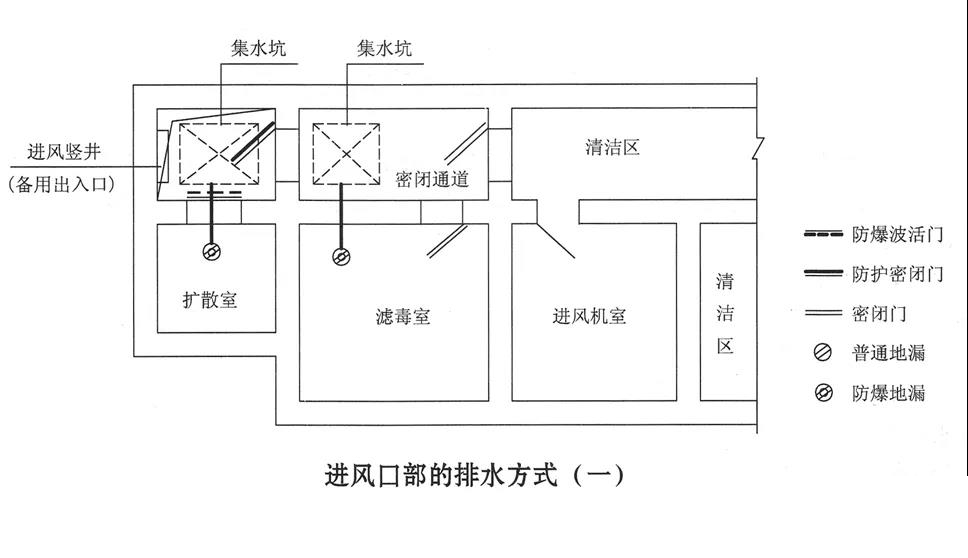

进风竖井、进风扩散室、除尘室、滤毒室、洗消间（简易洗消间）、防毒通道及防护门以外的通道。

上述部位应设置收集洗消废水的地漏或清扫口。

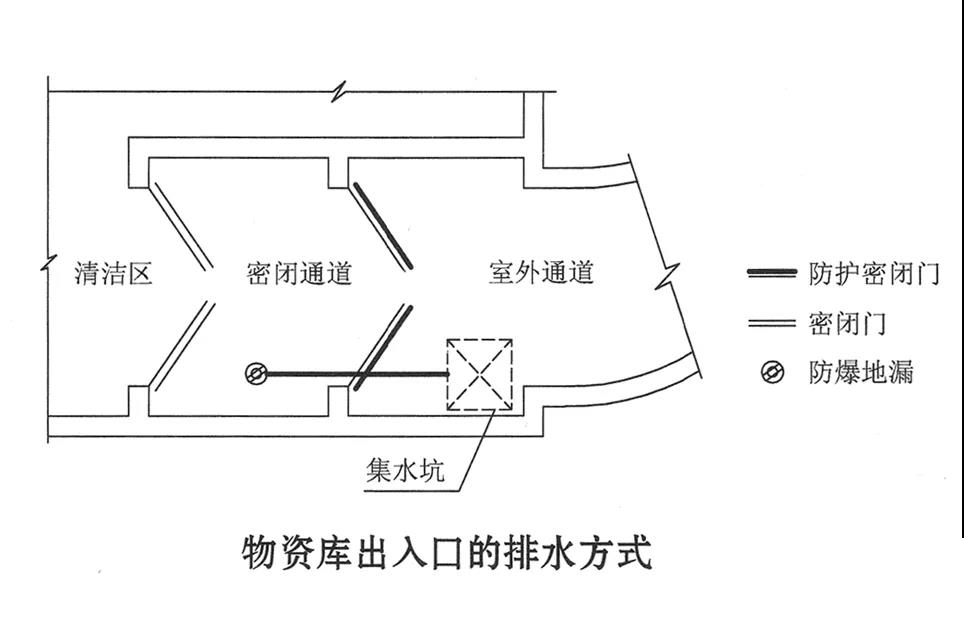

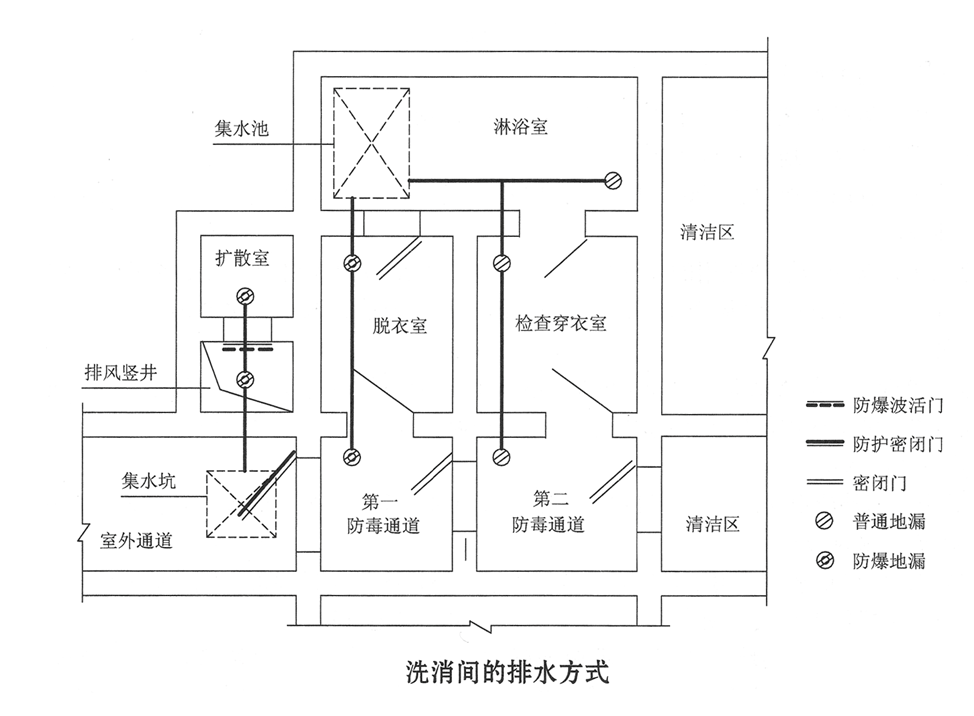

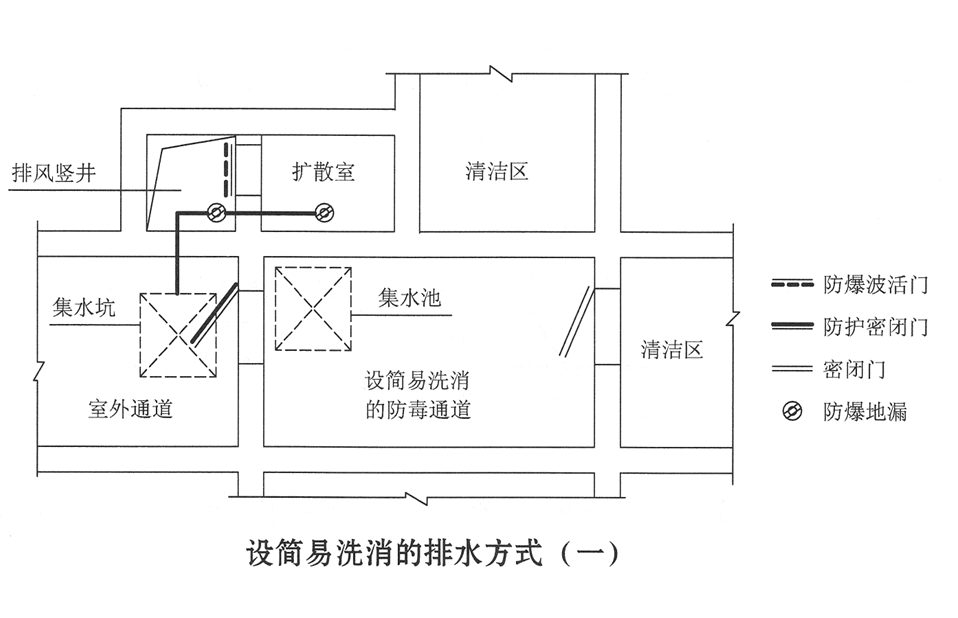

3.排除染毒污水的房间和通道，应按下列要求设置排水设施：

（1）洗消间等无冲击波余压处可设置带水封地漏。

（2）有冲击波余压处应设置防爆地漏。当仅供排除洗消废水时，可用铜质或不锈钢清扫口替代防爆地漏。

（3）乙类和核5级、核6级、核6B级的甲类防空地下室，收集上一层地面废水的排水管道需引入防空地下室时，应采用防爆地漏。

（4）地漏和清扫口直径不小于75mm。
