SFKX-A通风方式信号控制箱（三防显示屏XSP）使用背景：人防智能化是一个宽泛的概念，可以从两个方面理解，狭义的理解就是指人防工程三防控制系统，或者叫三防自动化系统，是在实现风水电设备设施监控和环境参数监测的基础上，实现三种防护通风方式自动转换控制；广义的理解则包括三防控制系统、视频监控系统、出入口控制系统、入侵监测系统、运维管理系统等。

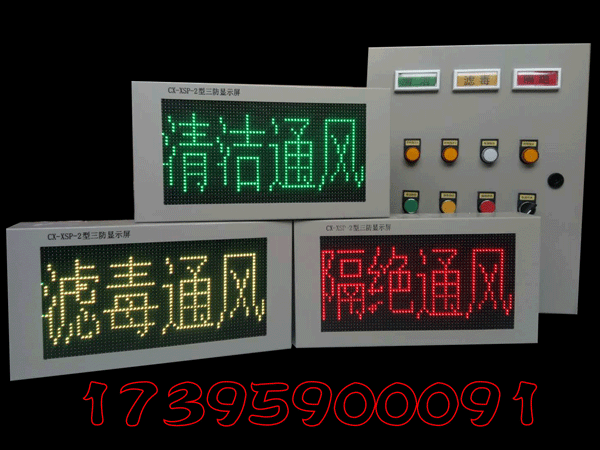

三防显示屏XSP：是专用于人防指挥工程、地下隐蔽设施及坑道等军事、准军事项目的特殊产品。主要应用于显示隐体内部空气质量状态（如清洁、隔绝、滤毒等），具有很好的抗干扰性能和视觉效果。

通风方式信号控制箱系列三防显示屏中的一个子产品。该产品有以下特点： 采用微机技术，功能强、体积小、性能价格比高。 采用先进的串行e2prom器件存储用户数据信息，存储次数可达100,000次以上，断电后数据保存时间可达100年以上。当用户供电系统掉电后再上电，仍显示掉电前的状态。 机内配有watchdog timer（wdt）线路，输入信号通过光电隔离，以提高整机的抗干扰能力，增强可靠性。 采用点阵屏显示，具有高亮度、低功耗、视角大、寿命长、耐湿、耐冷热、耐腐蚀等特点，每次显示两个汉字，每个汉字以高亮led16×16点阵显示，字高为115mm。 可显示3种状态及3种颜色：清洁（绿色）、隔绝（红色）、滤毒（黄色）并可扩展一种状态。 状态转换时有语音示警功能。

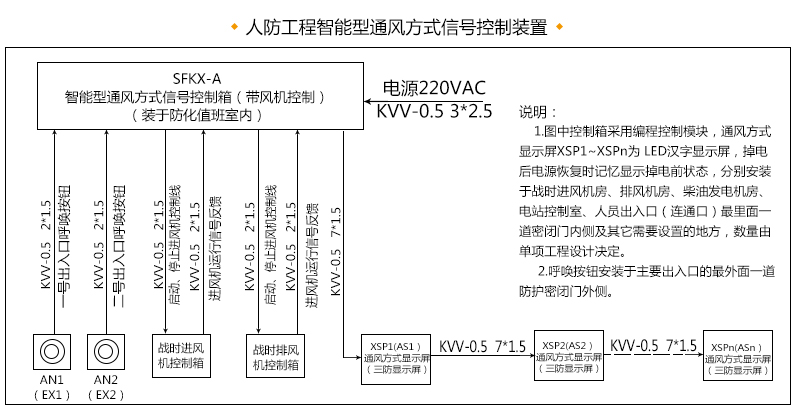

SFKX-A智能型通风方式信号控制箱是专用于人防工程的特殊产品，主要用于人防工程地下室空气质量状态的显示和转换报警。系统由智能控制箱和显示屏组成，控制箱内部采用编程控制模块，显示屏采用LED显示。控制框图如下：

　　说明：

　　1.图中控制箱采用编程控制模块，通风方式显示屏XSP1~XSPnLED汉字显示屏，掉电后电源恢复时记忆显示掉电前状态，分别安装于战时进风机房、排风机房、柴油发电机房、电站控制室、人员出入口（连通口）**里面一道密闭门内侧及其它需要设置的地方，数量由单项工程设计决定。

　　2.呼唤按钮安装于主要出入口的**外面一道防护密闭门外侧。

.
