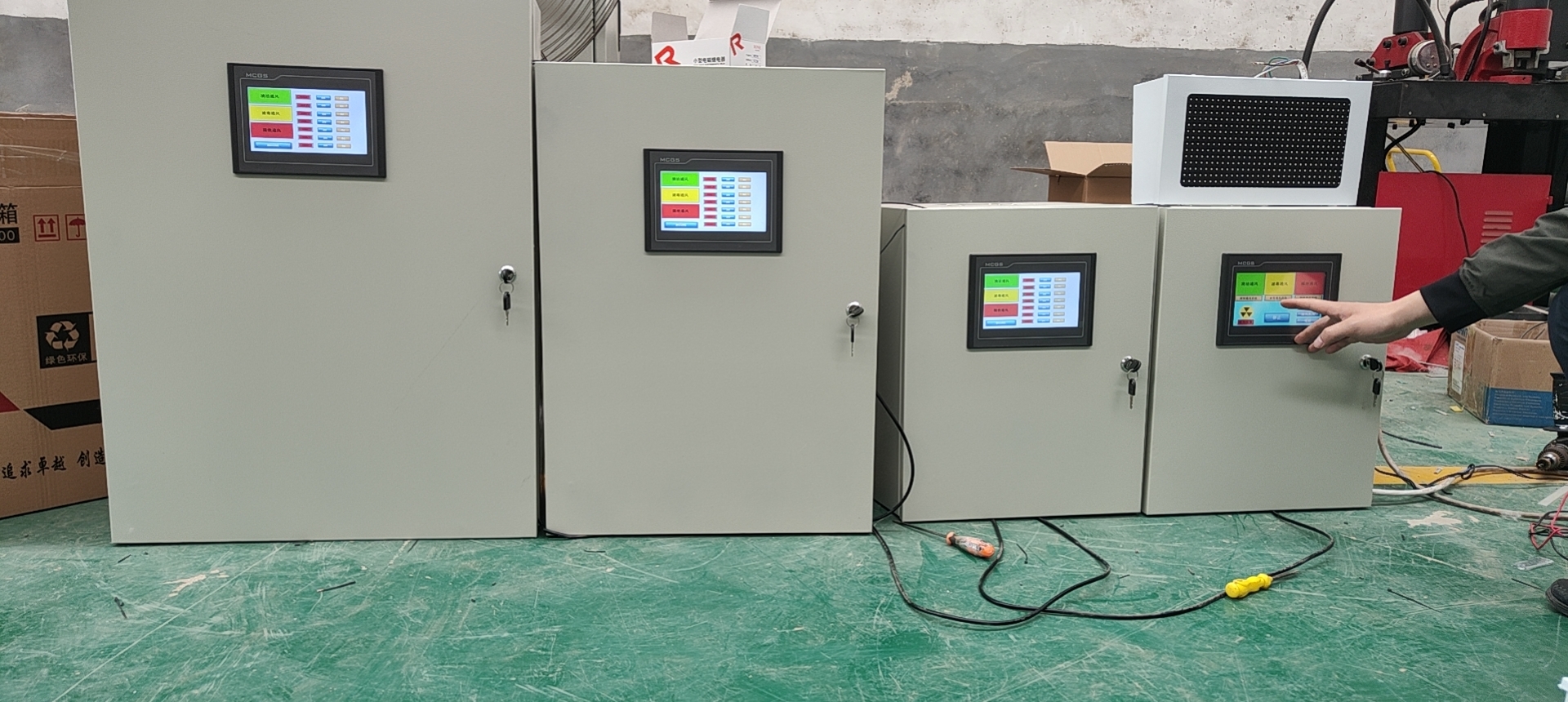

SFKX-A防化值班室通风方式总控制箱   三防的控制系统指挥工程中对三种通风方式的转换及风机、电动阀门等设备需要采取集中自动及联动控制。控制电压没有明确统一规定。一般采用交流AC220V或直流DC36V的。对于控制电源采用直流DC36V电压的，其控制线路宜穿管敷设，不能共同敷设于强电桥架或线槽内。

SFKX-A防化值班室通风方式总控制箱 对在5级、6级的人防医疗工程、人防专业队伍工程、一等人员掩蔽部、二等人员掩蔽部工程中，三种通风方式转换的设计要求，按照《人民防空地下室设计规范》 GB50038-2005第7.3.7条 执行。设有清洁式、滤毒式、隔绝式三种通风方式的防空地下室，在每个防护单元内设置三种通风方式信号装置系统，应符合“三种通风方式信号控制箱宜设置在值班室或防化通信值班室内。灯光信号和音响应采用集中或自动控制”的规定。其设计控制原理图按照《防空地下室电气设计》（2007）  07FD02第12页的通风方式信号控制电路图。只要求集中转换三种通风方式，不对风机、风管电动阀门联动控制。所采用的控制电压是交流AC220V。电源线在防空地下室设计中，可将这些控制线缆共同敷设于同一强电桥架内，也可单独穿管敷设。

SFKX-A防化值班室通风方式总控制箱   智能型三防控制系统的前端设备（例如三防屏、呼叫按钮等）的工作电压没有统一的标准，是否能敷设于强电桥架跟这类设备的工作电压有关。

（1）一般而言指挥所项目中，这类设备属控制系统/弱电系统设备，其工作电压不超过DC36V，因此不能敷设于强电桥架。

（2）但人防地下室中常用的三防屏/三防灯箱、呼叫按钮，其供电和控制均使用AC220V电源，因此在人防地下室设计中，可将这些设备的线缆敷设于强电桥架。

（3）需要事先查阅所选设备手册，根据其工作电压（包括控制方式）确定是否可以敷设于强电桥架。
