国家建筑标准设计图集《防空地下室电气设计》（2007） FD01～02中第33页“防空地下室通风方式信号布置示意图”是按照第12页“通风方式信号控制电路图”的布置图。第37页“控制信号配线示意图”是控制箱除了设有三种通风方式信号显示功能外，还增加了对风机、阀门等联动控制功能。该2张图均是依据《人民防空地下室设计规范》GB50038-2005第7.3.7条要求设计的方案图，供设计人员选用的。对三种通风方式是采用集中控制转换的形式。是否对相关的风机、电动阀门的联锁控制，在设计规范中没有对5、6级人防工程有明确要求，在转换通风方式的同时需要联动。而是通过三种通风方式信号灯箱显示的声响信号，指示操作人员去风机、阀门到现场去操作。在工程设计中，对33页的采用较普遍，也是对37页很少采用的原因。但该联锁方案对较高级别的指挥所工程或有特殊要求的5、6级人防工程中采用。

关于三种通风方式信号的控制，在2005年颁发的《人民防空地下室设计规范》GB50038-2005第7.3.7条和2010年颁发的《人民防空工程防化设计规范》RFJ 013-2010第7.2.3条“清洁式、滤毒式和隔绝式通风方式的声光信号控制箱应设在防化值班室和控制室，显示三种通风方式的声光信号箱应设置在电站、控制室/配电室、风机室、指挥室、作战值班室、防化化验室、防化值班室、出入口最后一道密闭门的内侧和其他需要设置的地方”。技术要求是基本一致的。

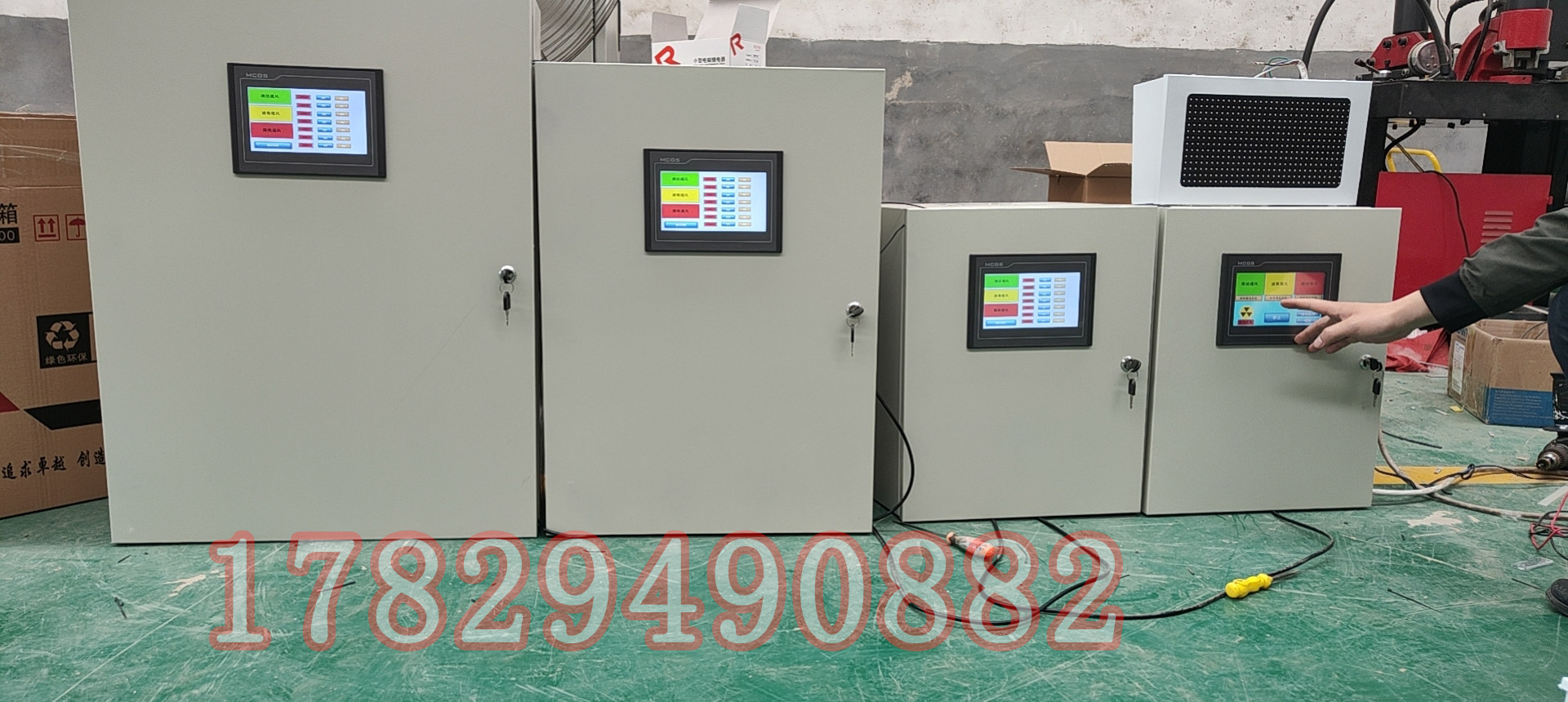

SFKX-A防化值班室通风方式总控制箱又叫三防总控台，是我公司依据《防空地下室电气设计》国标图集07FD02第37页的要求设计制作，对防空地下室集中联动控制的专用人防设备，它采用先进的电气元件和可编程控制技术，具有防潮、防霉、防电磁脉冲干扰等功能，可对防空地下室的通风方式显示屏（CX-XSP）、电站通风方式控制箱（SFKX-C）、风机房通风方式控制箱（SFKX-C）、排风机房通风方式控制箱（SFKX-C）进行集中控制，并能接受毒剂探头、射线探头的报警信号，实现联动控制。

SFKX系列通风方式控制箱分为A型、C型和动力型，A型用于三防指令的发送和显示，C型接受A型发出的指令，实现风机、阀门及其它电气设备的自动控制。动力型控制箱包含风机、阀门、水泵的电气控制线路，实现强弱电一体化控制，所有三防控制箱均能与总控室计算机或触摸屏进行通讯，确保三种通风状态（清洁、隔绝、滤毒）正常转换。

防化值班室通风方式总控制箱（SFKX-A）、通风方式控制箱（SFKX-C）、三防显示屏（CX-XSP）及其它相关设备配套组成三防控制系统，实现人防工程地下室三种通风状态的自动转换和报警。

根据《人民防空地下室设计规范》GB50038-2005第7.3.7条：设有清洁式、滤毒式、隔绝式三种通风方式的防空地下室，应在每个防护单元内设置三种通风方式信号装置系统，并应符合下列规定：

1 三种通风方式信号控制箱宜设置在值班室或防化通信值班室内。灯光信号和音响应采用集中或自动控制；

2 在战时进风机室、排风机室、防化通信值班室、值班室、柴油发电机房、电站控制室、人员出入口(包括连通口)最里一道密闭门内侧和其它需要设置的地方，应设置显示三种通风方式的灯箱和音响装置，应采用红色灯光表示隔绝式，黄色灯光表示滤毒式、绿色灯光表示清洁式，并宜加注文字标识。

根据《人民防空地下室设计规范》GB50038-2005第5.2.1条：防空地下室的防护通风设计应符合下列要求：

2 战时为物资库的防空地下室，应设置清洁通风和隔绝防护。滤毒通风的设置可根据实际需要确定。

由此可确定，除非物资库在特殊情况下设置有滤毒通风，才需要设置三种通风方式信号装置，其他情况下物资库都不需要设置三种通风方式信号装置系统。
