战时智能三防系统yk30——三防总控箱设计说明

1、每个防护单元设置一套易控三防系统yk30，包括一面总控制箱和若干三防分控箱，实现本防护单元内的风机阀门水泵监控和三防转换控制。多个防护单元的总控制箱可以联网组成区域监控系统，实现整个区域(多个防护单元协同)的设备监控和三防转换。

2三防总控制箱yk30一般设置在工程防化通信值班室内，其功能为:(1)根据战时状态发出本防护单元内防护通风方式转换的声光信号。(2)接收防化报警主机的报警信号并进行声光报警提醒,可联动风机阀门等设备进行三防转换,可通过按钮解锁报警。(3)发出进风机房、排风机房及附属的其他人防工程三防分控箱的防护通风状态转换指令，接收设备的动作反馈信号(4)预留其它如环境监测装置的输入接口，可接入工程监控大平台。比如:（1）数字量输入（D1）模块，监测数字量信号，如开关状态、报警状态等一切只有0，1两种状态的变量。（2）模拟量输入（A1）模块，监测模拟量信号，如温度、湿度、压力等一切连续变化的参数。（3）数字量输出（DO）模块，用于对开关方式动作的设备的控制，例如电机的启停、电动阀的开启关闭等。（4）模拟量输出（AO）模块，用于对连续调节的设备的控制，例如电动调节阀变频器等，可以从全开到全关之间平滑地调节。（5）协议转换设备，用于智能型设备的接入和监控，例如除湿空调机组、发电机组等。设备控制器可以是独立的数字量输入（DI）模块、数字量输出（DO）模块等，也可以是这些模块的复合体，如数字量输入输出模块等.

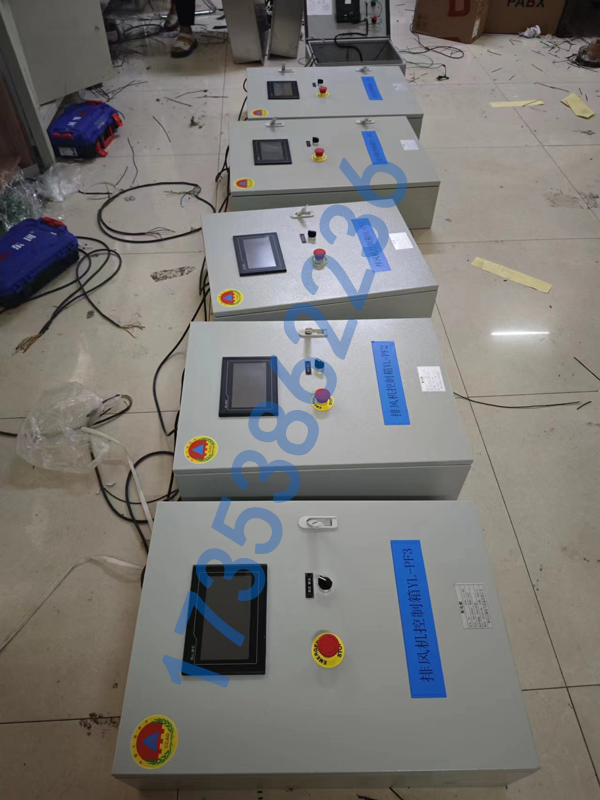

3、三防总控制箱yk30设置触控式面板，可远程监控整个防护单元内的所有防护设备(风机、阀门、水泵、空调等)，可接收防化报警信号并快速转入防护隔绝状态，可进行三种防护通风方式转换控制，可灵活设置三种防护通风设备控制逻辑表，即设置不同阀门不同风机、污水泵在不同防护通风状态下的开关控制逻辑。注意应严格按照通风专业“人防战时通风系统阀门(设备)操作顺序表”设置。

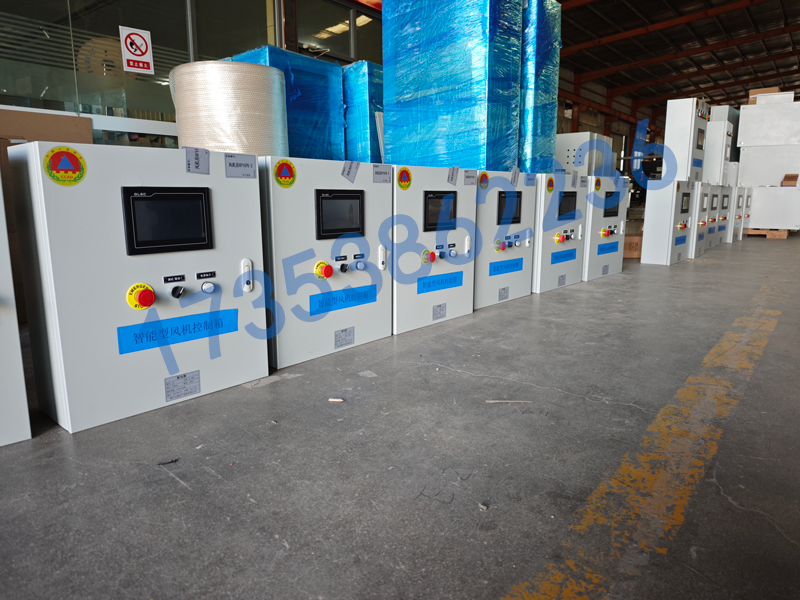

在进风机房、排风机房各设一面三防分控箱，控制该区域的阀门、风机，并进行通风方式转换，同时接受被控设备的状态反馈信号。该分控箱具备风机、阀门控制箱的功能，无须单独再设置风机、阀门控制箱。三防分控箱最大可监控3台风机，6台手电动密闭阀门，当设备数量超过此最大值时应考虑增加三防分控箱。

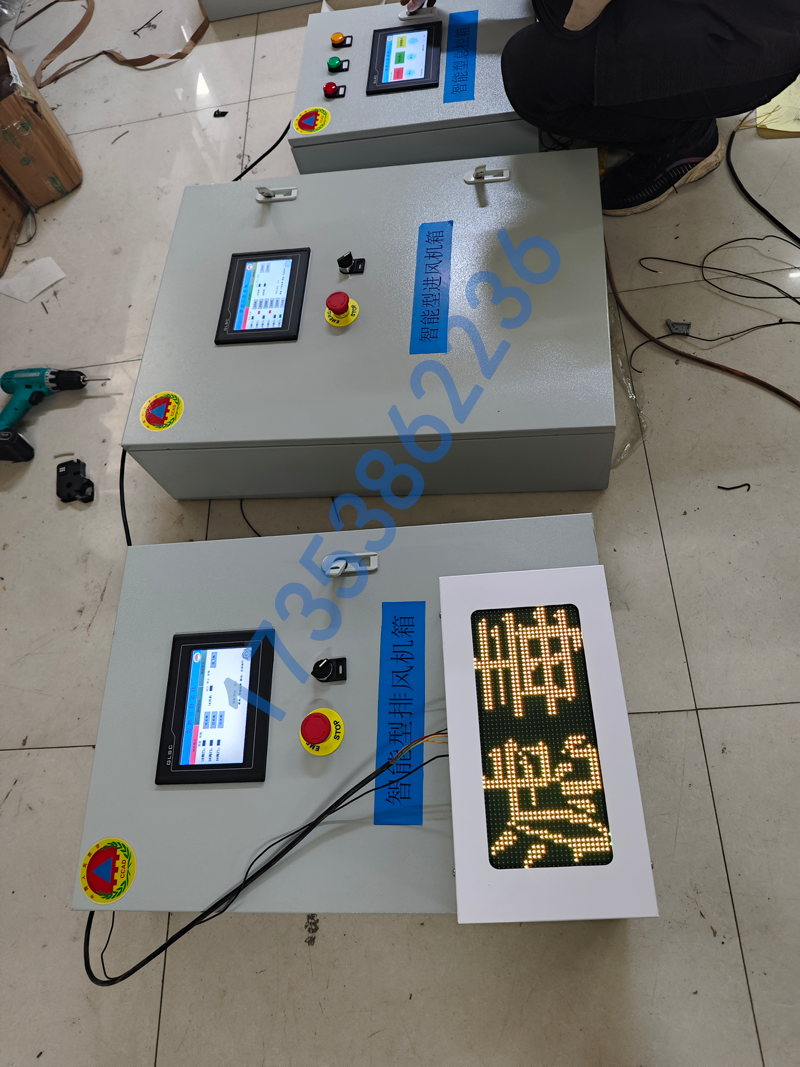

5、三防分控箱(进风机控制箱、排风机控制箱)设置按键式薄膜开关和LED型指示灯，可独立控制所属区域(进风机房或排风机房)的风机、阀门、水泵、空调等单个设备，可进行所属区域的三种防护通风方式转换控制，可接收三防总控制箱指令并进行单一设备的远程控制，可接收三防总控制箱的三种防护通风方式转换命令。在战时进风机室、排风机室、防化通信值班室、值班室、柴油发电机房、电站控制室、人员出入口(包括连通口)最里一道0:密闭门内侧和其它需要设置的地方设置显示三种通风方式的灯箱和音响装置(通风方式显示屏或三防灯箱)，就近接入三防分控箱或总控制箱内，实现三种通风方式的显示，并且在通风方式转换时提供声光报警信号。在主要出入口处设置呼叫按钮，就近接入三防分控箱或总控箱，防化通信值班室内设置门铃就近接入总控制箱，实现人员出入时按钮响铃功能。三防灯箱、呼叫按钮、门铃、三防总控制箱及三防分控箱，由厂家根据要求配套供货，宜采用数字化易控三防系统。三种防护通风方式转换应遵循以下逻辑:

(1)当接收到防化报警信号或者人为按下隔绝式防护按钮/一键隔绝按钮时，工程应立刻转入隔绝防护状态，此时应关闭工程内外的所有通风、给排水、供油等回路上的阀门和设备。(2)当接收到防化专业队化验结论或上级命令时，相应转换防护通风方式。如果无报警，则转入清洁式通风;如果有报警且防化过滤吸收装置能够有效滤除外部威胁，可转入滤毒式通风;如果有报警且无法有效过滤时可转入隔绝式通风。(3)一旦工程经过滤毒式通风，则在无外部威胁时由专业人士进行彻底洗消。
