通风方式信号灯箱（人防as箱）系统控制图是：根据防化专业实测人防工程室外空气染毒程度，由电气控制系统通过灯光和音响及时发布人防工程内应转换为何种通风方式（清洁式、滤毒式、隔绝式内循环）的指令。不直接控制通风系统的运行。由于误动作、误报等会造成安全隐患或事故，故通风方式的转换最好经二次确认。

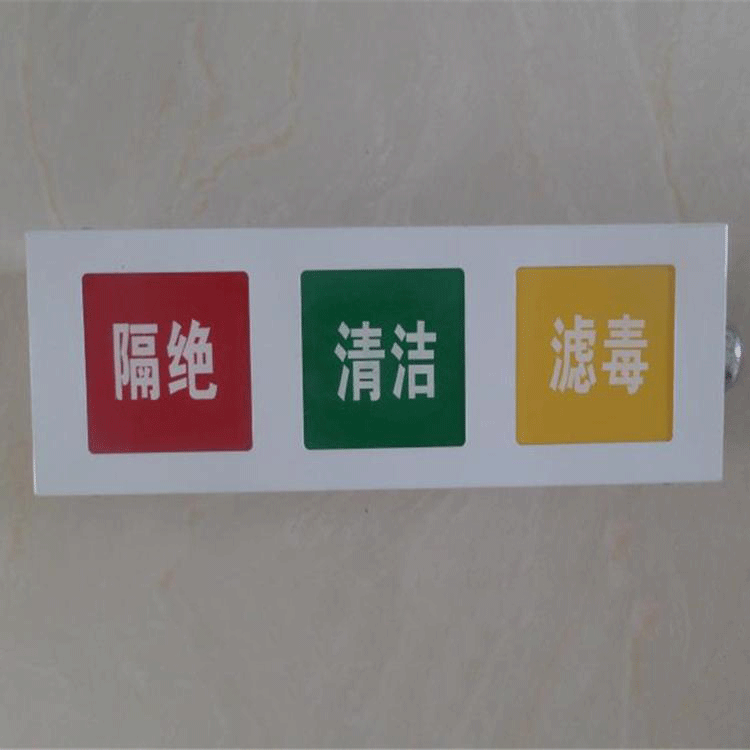

通风方式信号灯箱（人防as箱）用途 ：地下工程（人防）专用装置，用于战时工事不同防护通风方式转换的指令传送和报警信号显示。
注：
1、通风方式信号控制箱，一般设在防化通信值班室内。
2、AS1~ASn：通风方式信号指示灯箱，分别高在战时进风房、排风机房、柴油发电机房、电站控制室、人员出入口（连通口）里一道密闭门内侧及其他需要设置的地方。数量由单项工程设计决定。
3、围线框内音响信号按钮应安装在主要出入口的第一道防护密闭门外侧。音响信号按钮应具有防护功能。
4、围线框内的P1~Pn、PG1~PGn、PR1~PRn、PY1~PYn安装在各通风方式信号箱内。

通风方式信号灯箱（人防as箱）包括清洁式通风、滤毒式通风和隔绝防护时的内循环通风三种方式。工程处于隔绝防护状态时，通过空气质量检测仪实时检测空气中的二氧化碳和氧气浓度，当浓度超过设计允许标准时，可进行隔绝防护时的内循环通风，依靠送、回风系统使内部空气循环流动，若二氧化碳和氧气浓度持续超过设计允许标准，可开启生氧装置。这是通风方式信号灯箱（人防as箱）的隔绝通风。
