人防通风方式信号控制箱

(一)、人防通风方式信号控制箱

用途

地下工程(人防)专用装置，用于战时工事不同防护通风方式转换的指令传送和报警信号显示。

(二)、人防通风方式信号控制箱

装置组成

本装置由于指挥端也有一信号输入，并采用统一信号参数，因此本装置既可用于单独工事的通风方式信号系统，亦可用于人防区片工事群中组成分级信号系统，实现区片战时统一指挥运行。

(三)、人防通风方式信号控制箱

装置特点

A、具有发讯监视功能，可及时发现信号传输故障；

B、具有接收端回复信号，能及时掌握各值班岗位的执行情况；

C、可进行系统自检和试验，便于维护管理；

D、通用性强，系统可任意扩展，适用于各种规模的人防工事和区片。

(四)、人防通风方式信号控制箱

原理图 (见国家图集07FD02)

人防通风方式信号箱是有值班室人员来操作根据当时外界空气引发的通风风机系统的工作状态来旋转通风方式信号控制箱上的旋钮，让其在三种通风方式：清洁-隔绝-滤毒直接切换，进而控制通风方式信号箱来提示防空洞里的人员。人防通风方式信号控制箱与我公司生产的通风方式信号控制箱组成三防控制系统。专用于人防指挥工程、地下隐蔽设施及坑道及军事、准军事项目和普通人防工程地下室的特殊产品。

另外，人防通风方式信号箱与人防呼叫按钮结合配套使用。

1、人防通风方式信号箱用途

人防通风方式信号箱与我公司生产的人防通风方式信号控制箱组成三防控制系统。专用于人防指挥工程、地下隐蔽设施及坑道及军事、准军事项目和普通人防工程地下室的特殊产品。

主要用于工程掩体内部空气质量状态的显示和报警，实现对控制柜传来的报警的电子信号做出反映。具有声光报警两种报警方式，具有良好的显示性能和视觉效果。

2、人防通风方式信号箱的结构

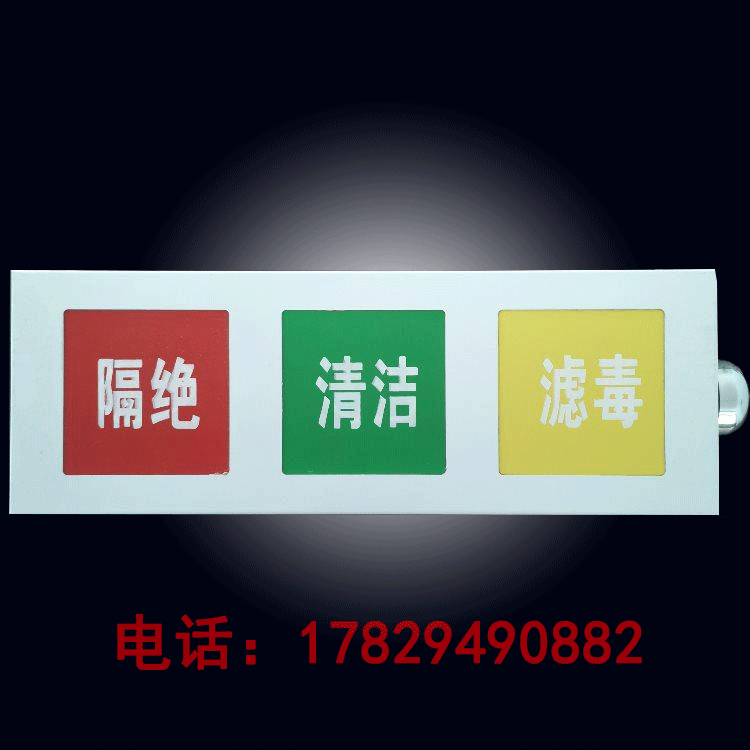

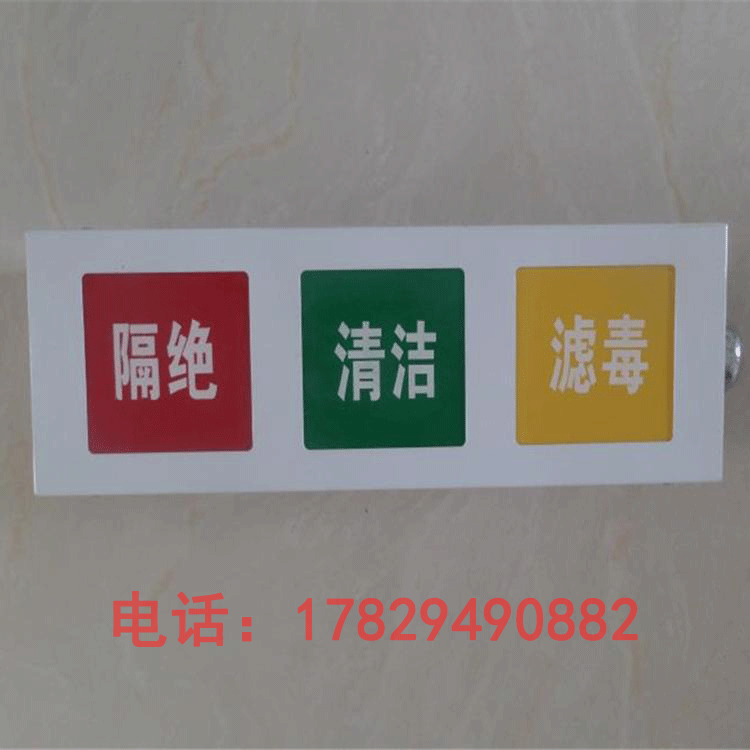

灯箱用于工程掩体内部空气质量状态的显示和报警，主要对三种空气质量情况进行报警：清洁、隔绝、滤毒。灯箱分别用三种颜色的灯光来对三种不用空气情况报警：清洁——绿色灯光；隔绝——红色灯光；滤毒——黄色灯光。

3、人防通风方式信号箱规格参数箱体尺寸：

安装方式：挂墙式

宽：440mm

高：120mm

厚：100mm
