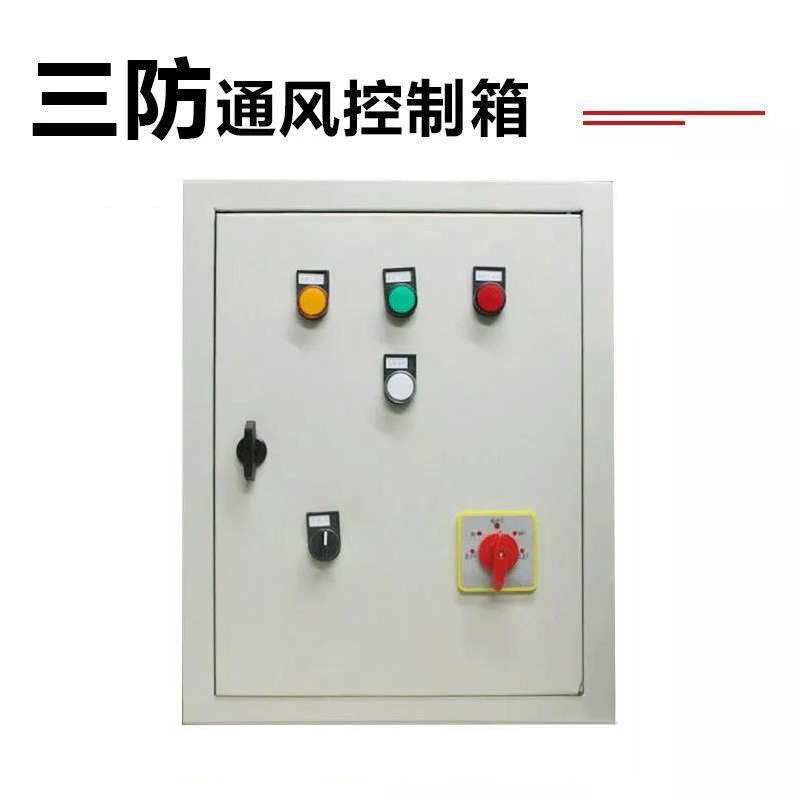

AC箱通风方式信号控制箱是防空地下室的通风方式信号为了保证战时防空地下室的安全，应设置战时防护通风方式的信号装置。是根据内部结构是国标07fd02图集第12 13页设计制作。符合国家验收标准，验收资料齐全。

AC箱通风方式信号控制箱设计原理图一般分为6路，12路两种，那么人防控制箱可以控制6-12个人防三色信号灯箱，当然中间主要也是要根据客户工程上的需求情况。就比如工程上需要3个人防信号灯箱工作，客户就需要购买1个人防信号控制箱和6个人防信号灯箱，用人防信号控制箱直接控制6个灯箱就可以。以此类推需要12个灯箱工作的话还是用一个控制箱去控制。不过1个通风控制箱多可以控制12个人防信号指示灯箱。超过12个灯箱就要另外加个控制箱工作。

AC箱通风方式信号控制箱人防用三种通风方式信号控制箱（三防控制箱）通风方式信号控制箱用于三防指令的发送和显示，它能指示三种通风状态（清洁/隔绝/滤毒）。由于指挥端也有一信号输入，并采用统一信号参数，因此本装置既可用于单独工事的通风方式信号系统，亦可用于人防区片工事群中组成分级信号系统，实现区片战时统一指挥运行。

AC箱通风方式信号控制箱注：

1、通风方式信号控制箱，一般设在防化通信值班室内。

2、AS1~ASn：通风方式信号控制箱，分别高在战时进风房、排风机房、柴油发电机房、电站控制室、人员出入口（连通口）最里一道密闭门内侧及其他需要设置的地方。数量由单项工程设计决定。

3、围线框内音响信号按钮应安装在主要出入口的第一道防护密闭门外侧。音响信号按钮应具有防护功能。

4、围线框内的P1~Pn、PG1~PGn、PR1~PRn、PY1~PYn安装在各通风方式信号箱内。
